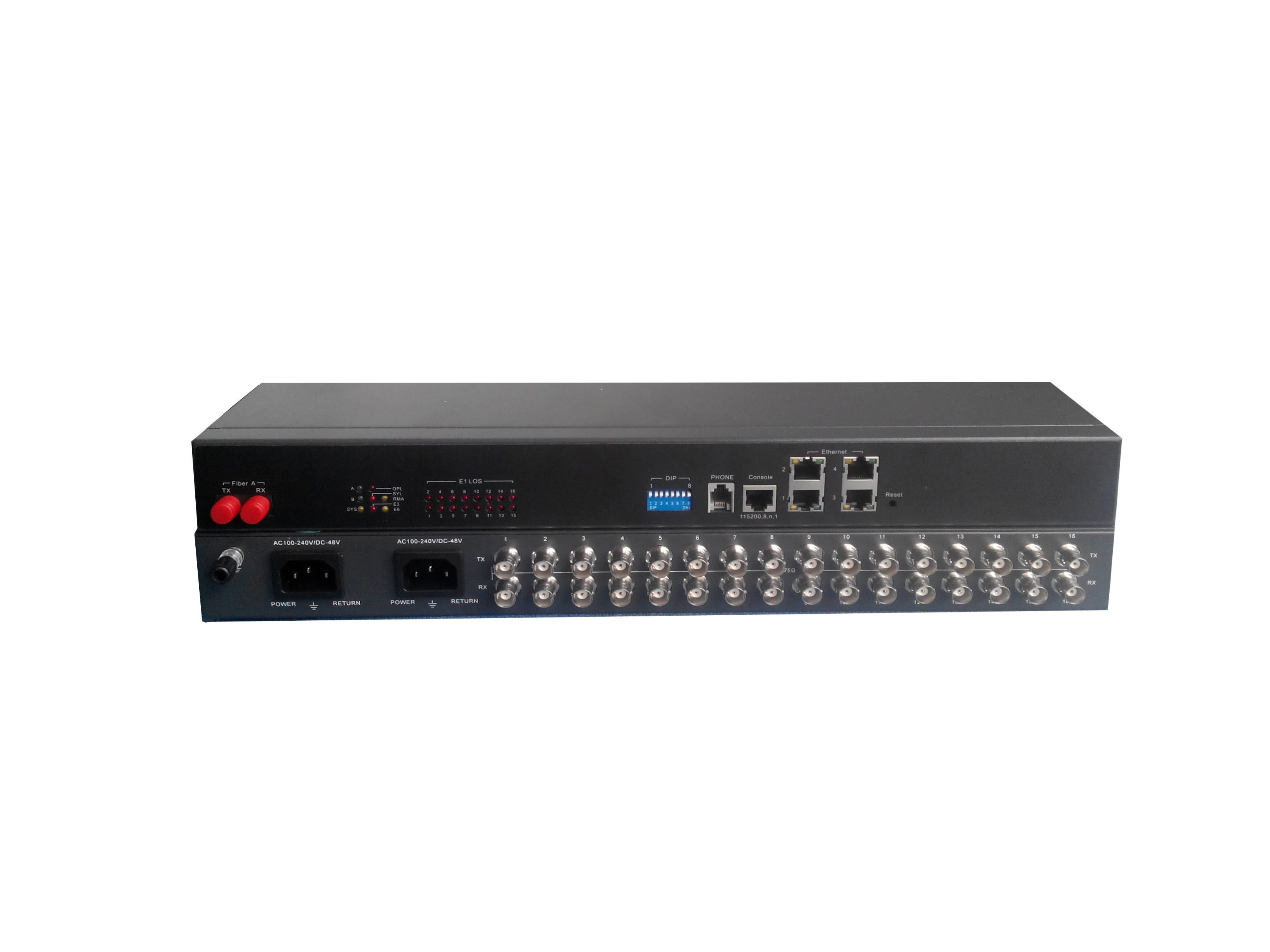

OT-16E1+4ETH16E1+100M光端机

16E1+4路100M以太网上光传输，19英寸1U设计，支持冗余AC220V或DC48V双电源。

功能概述

订购信息

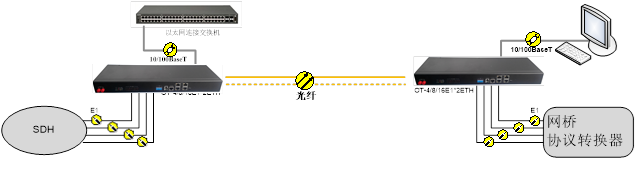

典型应用

解决方案

相关产品

PDH光端机系列设备是一款基于PDH技术的光纤传输设备。设备提供路16E1接口上和4路100M以太网上光传输。

每路E1具备单独环回功能，便于用户进行线路检测；

提供4路100M线速以太网，支持VLAN隔离；

此系列按照E1接口可分为：4、8、16路，E1接口阻抗支持：120Ω阻抗或75Ω阻抗；

8/16路设备支持1+1备份双光口；

8/16路设备支持一路公务电话；

4E1设备支持AC220V或DC48V两种电源；8/16E1设备支持冗余AC220V或DC48V双电源；

4E1设备为桌面式；8/16E1设备为19英寸1 机壳设计，可以上标准机架；

设备带WEB管理页面。

序号

产品规格

产品说明

1

OT-8E1+4ETH-75Ω-A/D

将8路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电

2

OT-8E1+4ETH-120Ω-A/D

将8路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电

3

OT-16E1+4ETH-75Ω-A/D

将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电

4

OT-16E1+4ETH-120Ω-A/D

将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电

5

OT-16E1+4ETH-75Ω-2*A/D

将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

6

OT-16E1+4ETH-120Ω-2*A/D

将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

7

OT-16E1+4ETH+LCD-75Ω-2*A/D

将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

8

OT-16E1+4ETH+LCD-120Ω-2*A/D

将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

9

2OT-16E1+4ETH+LCD-75Ω-2*A/D

将16路E1（75Ω）+4路以太网（100M共享）复用到1+1光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

10

2OT-16E1+4ETH+LCD-120Ω-2*A/D

将16路E1（120Ω）+4路以太网（100M共享）复用到1+1光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入

序号	产品规格	产品说明
1	OT-8E1+4ETH-75Ω-A/D	将8路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电
2	OT-8E1+4ETH-120Ω-A/D	将8路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电
3	OT-16E1+4ETH-75Ω-A/D	将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电
4	OT-16E1+4ETH-120Ω-A/D	将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，AC220V或DC-48V供电
5	OT-16E1+4ETH-75Ω-2*A/D	将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
6	OT-16E1+4ETH-120Ω-2*A/D	将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
7	OT-16E1+4ETH+LCD-75Ω-2*A/D	将16路E1（75Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
8	OT-16E1+4ETH+LCD-120Ω-2*A/D	将16路E1（120Ω）+4路以太网（100M共享）复用到光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
9	2OT-16E1+4ETH+LCD-75Ω-2*A/D	将16路E1（75Ω）+4路以太网（100M共享）复用到1+1光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
10	2OT-16E1+4ETH+LCD-120Ω-2*A/D	将16路E1（120Ω）+4路以太网（100M共享）复用到1+1光纤（默认1*9FC,支持SC、SFP、单路光口请备注)上进行传输，带一路公务电话，带LCD液晶显示，带WEB网管，1U，19英寸，支持AC/DC双电源通用输入
